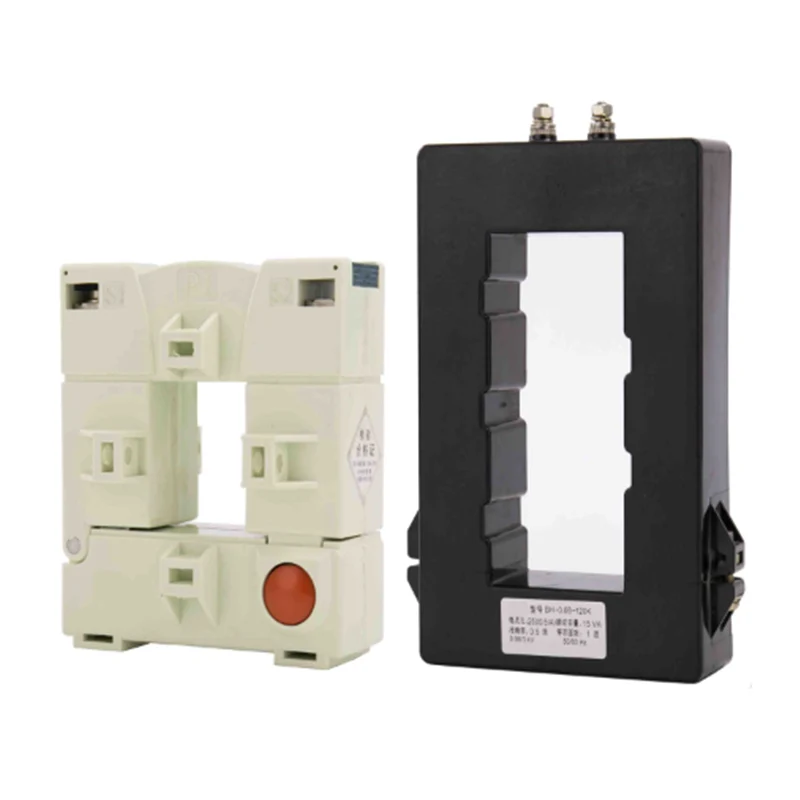

BH- 0,66 Seria K Transformatoare curente

Transformatoarele de curent BH-0,66 din seria K este tipul CT de miez de despărțire. Utilizat în principal pentru aplicații de cablu sau bare de autobuz și pentru măsurarea și monitorizarea curentă. Designul miezului împărțit îi permite să fie deschis, instalat și închis fără a deconecta circuitul la care este atașat. Notă: Vă rugăm să rețineți că înfășurarea secundară cu circuite deschise este strict interzisă în timpul instalării CT, pentru a evita deteriorarea CT, precum și a rănilor și accidentelor personale.

Trimite o anchetă

Descriere produs

BH-0.66 Seria K Transformatoare de curent deschis Transformatorul de curent de tip deschis și este utilizat în principal în bara de cablu sau autobuz, utilizată ca măsurare și monitorizare a curentului și asamblate într-o situație de alimentare cu energie electrică.

NOTĂ: Asamblarea transformatorului curent, acesta interzice cel două se deschid, pentru a evita deteriorarea transformatorului curent și pentru a evita echipamentul sau accidentul de vătămare corporală.

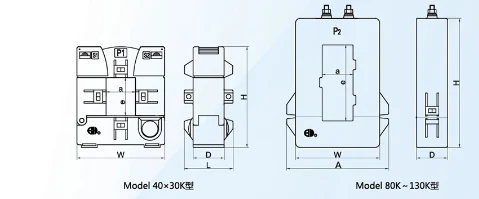

Specificații și dimensiuni

Model	Dimensiunea conturului (mm)						Dimensiunea ferestrei (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80K	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

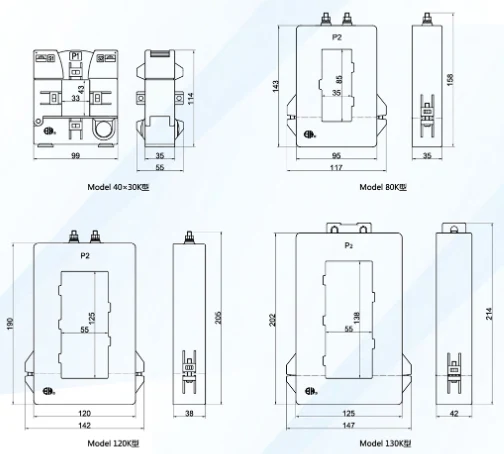

Diagramă

Parametri tehnici

Model		40x30k	80K	120k	130k
Clasa de precizie		0,5 1	0,5 1 2	0,5 1	0,5 1
Curent primar/secundar Curent (a)		(VA) sarcina evaluată (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Selecție de deschidere

Secțiunea (M㎡) Număr de fire de bază		16	25	35	50	70	95	120	150	185	240
1core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
