Seria BH-0.66 ⅱ Transformatoarele de curent sunt concepute pentru a măsura și transforma cu exactitate curenții mari în valori standardizate în scopuri de monitorizare și control. Cu tehnologie avansată și inginerie de precizie, aceste transformatoare actuale oferă performanțe și durabilitate fiabile în diverse aplicații industriale.
. Precizie ridicată: Seria BH-0.66 ⅱ Transformatoarele de curent oferă măsurători precise cu un nivel ridicat de precizie.
. Aplicație largă: adecvată pentru utilizare într -o gamă largă de setări industriale, inclusiv distribuția energiei electrice, gestionarea energiei și monitorizarea echipamentelor.
. Instalare ușoară: Proiectat pentru o instalare ușoară și integrare în sistemele existente, reducând timpul de oprire și costurile de întreținere.
. Construcție robustă: construită pentru a rezista la condiții de operare dure și pentru a asigura fiabilitatea performanței pe termen lung.
. Conformitate: îndeplinește standardele internaționale pentru calitate și siguranță, asigurând respectarea reglementărilor industriei.
Fereastră dreptunghiulară (orizontală) pentru a se potrivi mai multor bare de autobuz, precum și cabluri. Utilizat în principal pentru instrumentare și contorizare, umplut cu rășină epoxidică în interiorul carcasei. Au paisprezece dimensiuni cu un raport larg.
cerințe.

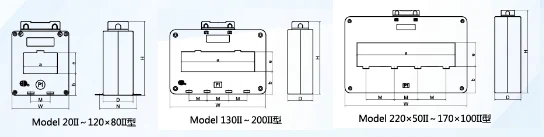

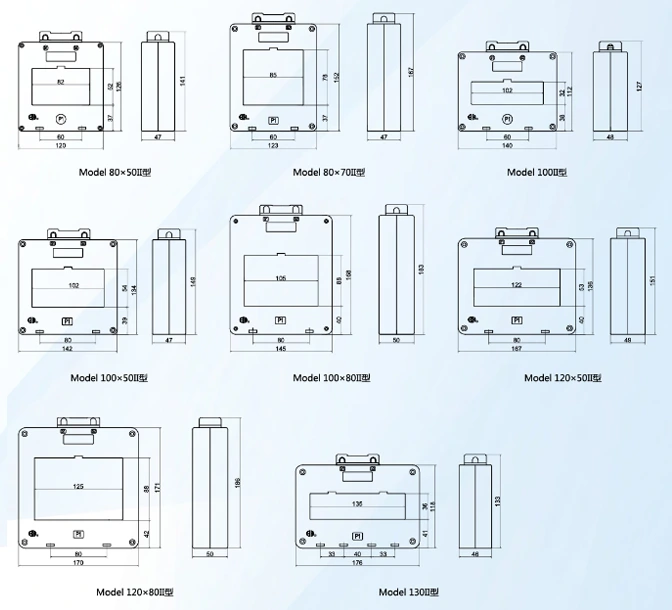

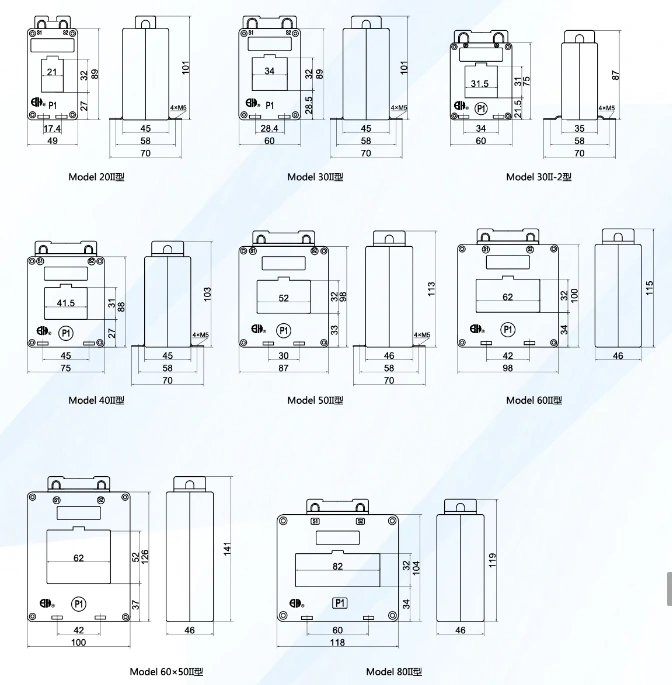

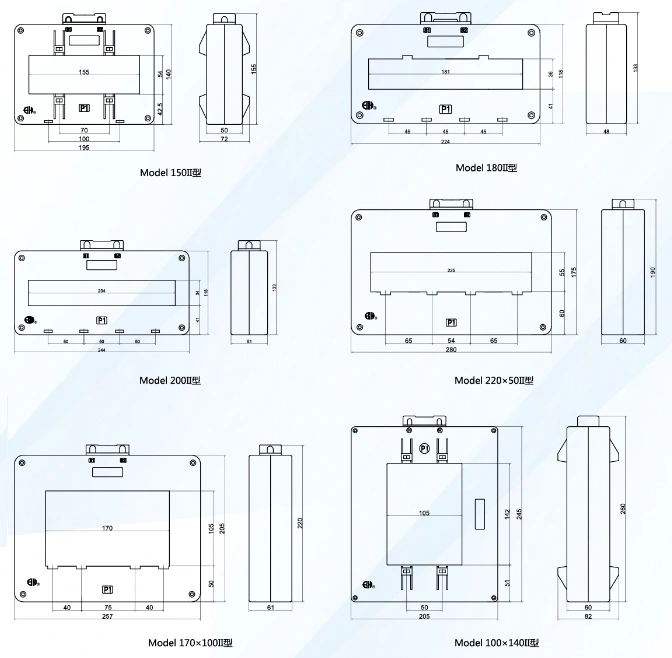

| Model | Dimensiunea tăieturii (mm) | DIMERSIE WNDOW (MM) | Dimensiune instalațională (MM) | Metoda de instalație | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30II | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | Ae | ||
| 30II-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | Ae | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | Ae | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | Ae | ||
| 60II | 98 | 115 | 46 | 34 | 62 | 32 | 42 | E F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | E F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | E F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | E F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | E F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | E F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | E F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | E F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | E F | |||
| 130II | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | E F | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
| 200II | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | E F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Model | 20ii | 30II | 30II-2 | 40ii | 50ii | 60II | 60x50ii | 802 | |
| MAX BUSHAR MASUR/QTY | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Clasa de precizie | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Curent primar/secundar Curent (a) |
Sarcina evaluată (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
