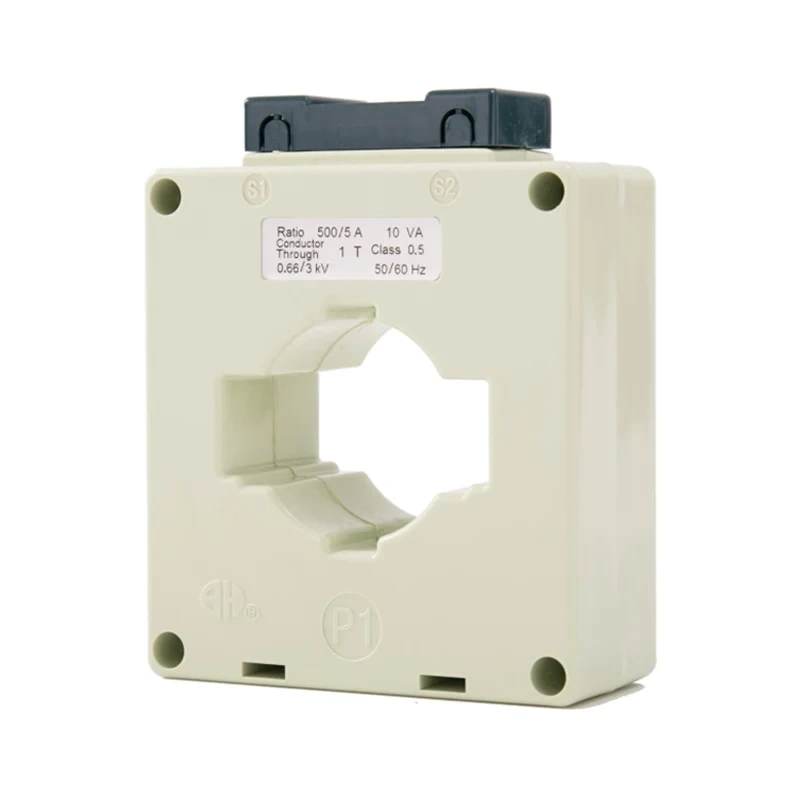

Transformatoarele curente din seria I BH-0.66 sunt instrumente de precizie concepute pentru măsurarea și monitorizarea exactă a curenților electrici în diferite aplicații industriale. Aceste transformatoare actuale sunt construite cu materiale de înaltă calitate și tehnologie avansată pentru a asigura performanțe fiabile și durabilitate pe termen lung.
. Precizie ridicată: Transformatoarele de curent BH-0.66 din seria I oferă o precizie ridicată în măsurarea curentă, ceea ce le face adecvate pentru aplicații critice în care precizia este esențială.
. O gamă largă de aplicații: Aceste transformatoare de curent pot fi utilizate într -o gamă largă de setări industriale, inclusiv distribuția energiei, gestionarea energiei și monitorizarea echipamentelor.
. Design compact: Proiectarea compactă a transformatoarelor de curent BH-0.66 din seria I permite o instalare ușoară în spații strânse, fără a compromite performanța.
. Construcție robustă: construită pentru a rezista la condiții de operare dure, aceste transformatoare actuale sunt durabile și fiabile chiar și în medii provocatoare.
. Integrare ușoară: Transformatoarele curente din seria I BH-0.66 sunt concepute pentru o integrare ușoară în sistemele electrice existente, ceea ce le face ideale pentru reamenajarea sau modernizarea proiectelor.
Forma dreptunghiulară cu fereastră în trepte pentru a se potrivi cu bara de autobuz, precum și o singură sau multicable. Aplicațiile mai mari sunt contorizarea și instrumentarea, umplute cu rășină epoxidică în interiorul carcasei. Intervalul complet, de raport complet, cu șase dimensiuni pentru mai multe opțiuni de aplicare. Cu caracteristica sa de sarcină îmbunătățită, sarcina de 30x30, care a fost capabilă să ajungă la 5 până la 10Va, cu curentul primar, cu curentul de jos 100a, atunci când transformarea cablului, prin intermediul principalului, 2.
|

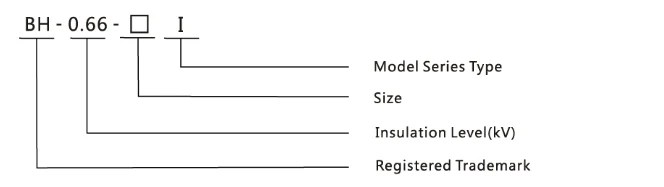

Model |

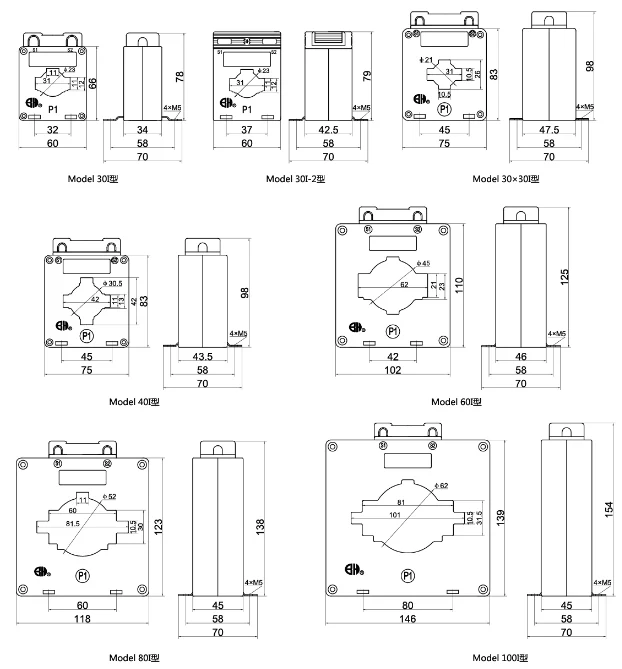

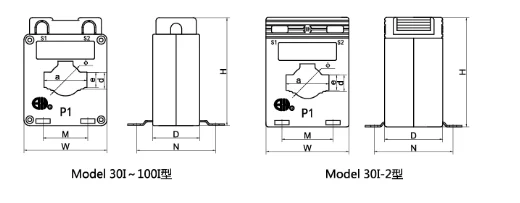

Dimensiunea conturului (mm) | Dimensiunea ferestrei (mm) | Dimensiune de instalare (MM) | Metoda de instalare | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | O B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | O B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30I-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Model | 30i | 30x30i | 40i | 60i | 80i | 100i | 30I-2 | |
| Diametrul cablului | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| MAX BUSHAR MASUR/QTY | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Clasa de precizie | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2s 0,5 1 | |
| Curent primar/secundar Curent (a) |
Sarcina evaluată (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2,5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
