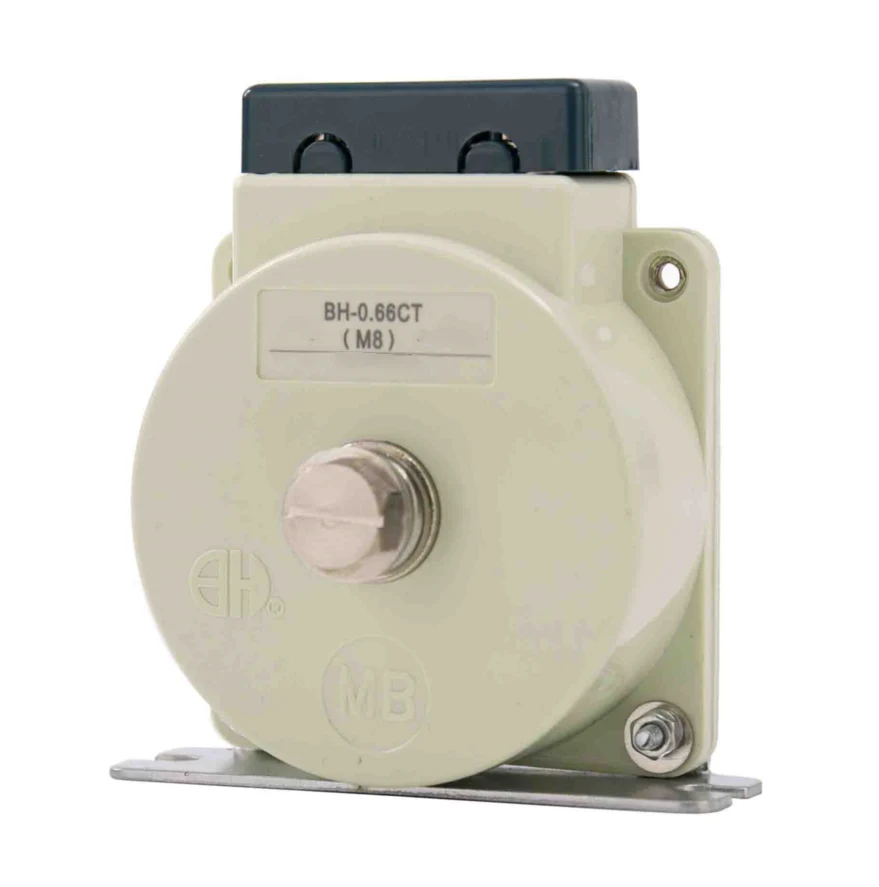

Transformatoarele de curent BH-0.66 din seria M sunt proiectate pentru măsurarea și monitorizarea precisă a curentului într-o varietate de sisteme electrice. Utilizate pe scară largă în distribuția energiei, gestionarea energiei și aplicațiile industriale, aceste transformatoare asigură o detectare a curentului precis și fiabilă.
Precizie ridicată: Seria M BH-0.66 oferă o precizie de măsurare excepțională, ceea ce o face perfectă pentru aplicațiile care cer o monitorizare curentă precisă.
Design compact: cu o structură compactă și robustă, aceste transformatoare sunt ușor de instalat și de integra în sisteme existente, economisind spațiu și reducerea timpului de instalare.
O gamă largă de evaluări: Seria acceptă un spectru larg de evaluări curente, asistență la nevoile de aplicație diverse și asigurarea compatibilității cu diverse setări electrice.
Construcție durabilă: Construită cu materiale de înaltă calitate, BH-0.66 Series M este conceput pentru a suporta condiții dure de mediu, asigurând fiabilitatea și performanța pe termen lung.
Respectarea siguranței: Acești transformatori actuali îndeplinesc standardele internaționale de siguranță și calitate, oferind utilizatorilor încredere în aplicații critice.
Aplicații versatile: adecvate pentru contorizarea energiei, releele de protecție și sistemele de monitorizare, seria M BH-0.66 este o soluție versatilă atât pentru mediile rezidențiale, cât și pentru cele industriale.
Tipul de conectare a sârmei, utilizat în principal pentru curentul de curent mic, umplut cu rășină epoxidică în interiorul carcasei. TOFULLULUI DESIGURAT SPACE MICI MIC și CERINȚĂ DE CURENT MICI BYWIRE Conectarea prin șurub.

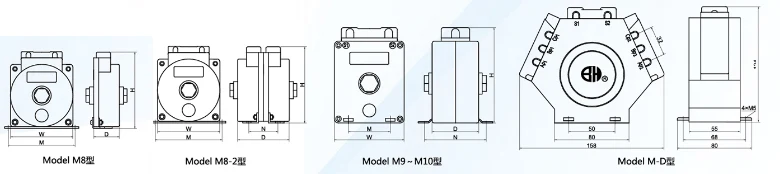

| Model | Dimensiunea conturului (mm) | PrineryConnedionel (mm) | DIMERSIE INSALAȚIONALĂ (MM) | Metoda de instalație | |||
| W | H | D | M | N | |||
| M8 | 67 | 87 | 30 | M8 | 72 | HI | |
| M8-2 | 67 | 87 | 56 | M8 | 72 | 31 | HI |
| M9 | 66 | 82 | 40 | M8 | 38 | 58 | Ab |
| M10 | 75 | 103 | 46 | M8 | 45 | 58 | O B |
| M-D | 50 | 68 | A | ||||

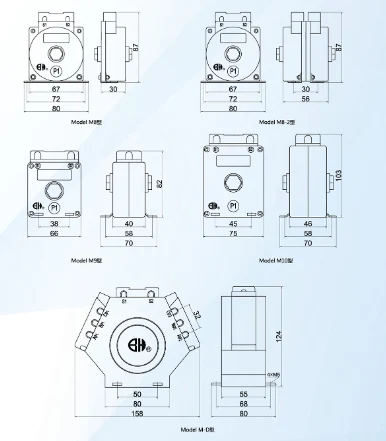

Diagramă
| Model | M8 | M8-2 | M9 | M10 | M-D | |
| Precizia CLESS | 1 | 05 1 | 05 1 | 05 1 | 02 05 | |
| Pinury cumant/secundar Cumat (a) |
Sarcina evaluată (VA) | |||||
| 5 | 5 | 25 | 25 5 | 25 5 | 10 15 | |
| 10 | 25 | 25 5 | 25 5 | 10 15 | ||
| 15 | 25 | 25 5 | 25 5 | 10 15 | ||
| 20 | 25 | 25 5 | 25 5 | 10 15 | ||
| 25 | 25 | 25 5 | 25 5 | 10 15 | ||
| 30 | 25 | 25 5 | 25 5 | 10 15 | ||
| 40 | 25 | 25 5 | 25 5 | 10 15 | ||
| 50 | 25 | 25 5 | 25 5 | 10 15 | ||
| 60 | 25 | 25 5 | 25 5 | 10 15 | ||
| 75 | 25 | 25 5 | 25 5 | 10 15 | ||
| 100 | 25 | 25 5 | 25 5 | 10 15 | ||
| 5+5 | 10 15 | |||||
